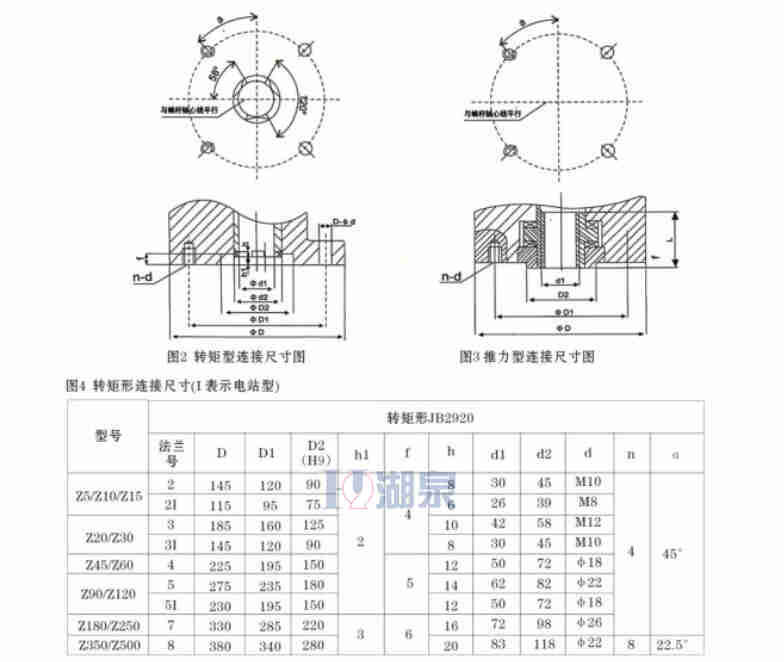

規格尺寸
結構圖片

一、DZW30-24多回轉智能型電動執行器產品介紹

上海湖泉閥門集團有限公司Dzw30-24多回轉智能型電動執行器是閥門實現開啟、關閉或調節控制的驅動設備。該產品可以適用于閘閥、截止閥、隔膜閥等。具有功能全、性能可靠、重量輕、使用維護方便等特點。可對閥門實行遠控、集控和自動控制。廣泛用于電力、冶金、石油、化工、造紙、污水處理等行業。性能符合JB/T8528-1997普通型閥門電動裝置技術條件的規定。隔爆型的性能符合GB3836.1-2000性氣體環境用電氣設備第1部分：通用要求，GB3836.2-2000性氣體環境用電氣設備第2部分：隔爆型“d”及JB/T8529-1997隔爆型閥門電動裝置技術條件的規定。多回轉電動執行器按防護類型分：有戶外型和隔爆型；按控制方式分：有常規型、整體型和整體調節型；按連接型式分：有轉矩型、電站型和推力型。

二、DZW30-24多回轉智能型電動執行器智能型模塊特點

NI3系列智能型電動執行器控制模塊，運用了先進的微計算機、表面貼裝（SMT）、電磁兼容 (EMC)等技術，大規模采用了專用集成電路模塊。
NI3系列智能型電動執行器控制模塊可通過遠程控制、現場控制、總線型集中控制（可選）三種控制方式，對閥門實現開啟、關閉與調節。具有控制原理先進、功能全面、長期穩定可靠、集成度髙、發熱量小、裝卸方便、維護簡單等特點，并可通過紅外遙控器對其進行非侵入式的快速設置，采用全視角LCD段碼液晶顯示器，有中英文二種菜單式顯示界面可選，閥門的運行參數、工作狀態可清晰直觀的進行現場監控。并可通過RS485工業總線或信號輸出連線與監控室進行遠程集中監控（可選）。
NI3系列產品各項性能指標超越JB/T8219—1999《工業過程測量和控制系統用電動執行機構》的要求，產品得到廣泛應用與長期穩定運行驗證。
A：輸入、輸出信號光電隔離，具有2.5KVrms高電壓保護功能；
B：雙向超行程保護功能：當執行機構輸出有效行程超過設定行程時，該功能起作用，LCD屏顯示開過載或關過載報警，同時有一對無源開關點與報警信號點閉合，提示現場操作人員；
C：自動鑒相、換相功能：適時檢測相序，當出現錯相導致電機運行方向錯誤時，模塊自動關閉閥頭進行換相；
D：缺相檢測：模塊帶有輸入電源缺相檢測與輸出電機缺相檢測，出現缺相時，模塊自動關閉閥頭，故障報警信號點閉合；
E：電機過熱、瞬時反轉、斷電、過載等綜合故障報警；
F：斷信號保護功能：當信號意外中斷時執行機構停在當前工作位置不會造成全開、全關的現象，保證整個系統的穩定性、安全性，故障報警信號點閉合；
G：控制狀態的密碼鎖定功能；
H：傳感器故障保護：位置傳感器本身故障或執行器運行后連續5S未采集到信號變化，或與開閥、關閥信號相反等，模塊自動關閉閥頭，LCD屏上“全開” “全關”同時閃爍，故障報臀信號點閉合。

三、DZW30-24多回轉智能型電動執行器故障解決方法

故障	原因	排除方法
失控,轉矩,行程　　控制機構均不起作用	1、線序接錯	1、調換線序
	2、接觸器線圓接錯	2、調換接線
	3、接觸器吸鐵不釋放	3、清潔或調換接觸器
行程控制機構失靈	1、微動開關損壞	1、更換
行程控制機構失靈	2、微動開關位置移動	2、檢查　　擰緊
轉矩控制機構失靈	1、微動開關損壞	1、更換
轉矩控制機構失靈	2、碟簧特性破壞	2、更換
開度指示控制機構失靈	1、電位器損壞	1、更換
	2、嚙合齒輪松動	2、擰緊緊定螺絲
	3、導線接錯不良	3、限換新線
電機運轉不正常　　有連續嗡嗡聲	二相運行	檢查動力路接通三相
