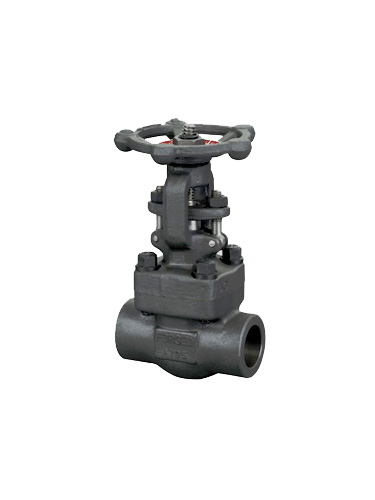

產品名稱：Z11Y、Z61Y承插焊鍛鋼閘閥[ 2013-09-11 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
本公司所生產的“上SQ泉”牌Z11Y、Z61Y承插焊鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
產品結構設計與規范：
鍛鋼閘閥制造按API 602,BS5352,ANSI B16.34.
試驗與驗收按API 598,標識按照MSS SP-25.
產品結構型式如下：
1.全通徑或縮徑；
2.明桿帶支架；
3.兩端自動調心的填料壓套；
4.用纏繞式墊片的螺栓型閥蓋、螺紋密封焊接型閥蓋，或自密封閥蓋；
5.本體倒密封；
6.承插焊接ANSI/ASME B16.11;
7.螺紋端(NPT端)按ANSI/ASME B標準材質細表
產品零件材料：
Z11Y、Z61Y承插焊鍛鋼閘閥主要零件材料 零件名稱CStoASTMAStoASTMSStoASTMA105F22F304LF316L閥體A105A182 F22A182F 304LA182 F316L閥座A276 420A276 304A276 304LA276 316L閘板A182F 430&410A182 F304A182F 304LA182 F316L閥桿A182 F6A182 F304A182F 304LA182 F316L墊片316夾柔性石墨316夾PTFE閥蓋A105A276 F304A276F 304LA276 F316L螺栓A193 B7A193 B16A193 B8A193 B8M銷釘A276420A276 304填料壓套A276410A182F 304LA182F F316L活節螺栓A193 B7A193 B16A193 B8A193 B8M填料壓板A105A182 F11A182F 304LA182F 316L螺母A194 2HA194 4A194 8A194 8M閥桿螺母A276 420鎖緊螺母A194 2HA194 4A194 8A194 8M銘牌SS手輪A197墊片A473431填料柔性石墨PTFE適用介質 水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等適用溫度 —29℃～425℃—29℃～550℃—29℃～200℃主要外形及連接尺寸：
Z11Y、Z61Y承插焊鍛鋼閘閥主要外形及連接尺寸 NPS縮徑3/8"1/2"3/4"1"1 1/4"1 1/2"2"全徑3/8"1/2"3/4"1"1 1/4"1 1/2"2"L797992111120120140178H開158158169197236246283330W100100100125160160180200重量螺栓式2.12.02.34.35.96.911.115.2焊接式1.81.72.03.85.16.110.214.2產品訂貨須知：
一、①承插焊鍛鋼閘閥產品名稱與型號②承插焊鍛鋼閘閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的承插焊鍛鋼閘閥閥型號，請按承插焊鍛鋼閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
