產品名稱：d941w電動大口徑通風蝶閥[ 2016-07-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、d941w電動大口徑通風蝶閥概述

d941w電動大口徑通風蝶閥是上海湖泉閥門有限公司生產銷售的主要產品之一，常年備有大量庫存現貨以出廠價直銷，讓客戶購買到物美價廉的產品，d941w電動大口徑通風蝶閥是一種非密閉型閥門，其主要作用是在管道系統工作中，閥門打開排煙排氣，在非工作時間中，閥門關閉，防止大的灰渣進入管道，保護管道生產的安全及可持續進行。

二、d941w電動大口徑通風蝶閥特點

電動通風蝶閥由角行程電動執行器和通風蝶閥組成，它與電動單元組合儀表配合使用。采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

三、d941w電動大口徑通風蝶閥工作原理

本蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,輸入控制信號（4～20mADC或1～5VDC）及單相電源即可控制運轉。

四．d941w電動大口徑通風蝶閥采用標準

設計標準：GB/T12238-1989、JB/T8692-1998
法蘭連接尺寸：GB/T9115.1-2000
結構長度h：GB/T12221-1989
壓力試驗：GB/T13927-1992；JB/T9092-1999

五、d941w電動大口徑通風蝶閥主要技術參數和性能

公稱通徑mm	50～1200
公稱壓力(MPa)	PN0.1、0.25、0.6、1.0
介質溫度℃	-40～+450（鋼板卷焊），+450以上（不銹鋼板卷焊）
轉角范圍	0-90度
流量特性	近似百分比
法蘭標準	GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品)
配置執行機構	可配HQ等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

六、d941w電動大口徑通風蝶閥訂貨說明

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥使用溫度⑦驅動方式⑧是否帶附件以便我們的為您正確選型。
　　2、如有特殊要求時請在訂購產品時注明。
　　3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
　　4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
　　歡迎您訪問我們的網站【http://m.zwj7785.cn/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：021-64162222

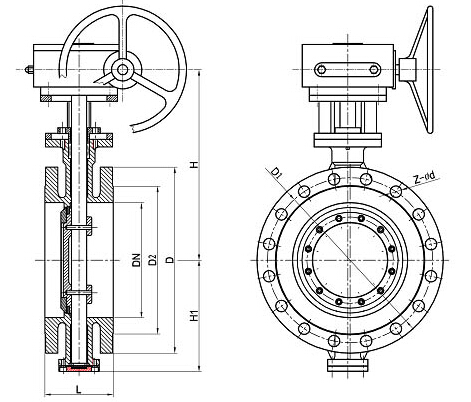

七、d941w電動大口徑通風蝶閥主要外形連接尺寸

TD941W-0.5/2.5/6 (C.P.R.V)
公稱通徑		結構長度	外形尺寸（參考值）				連接法蘭尺寸								參考重量(Kg)
公稱通徑		結構長度	外形尺寸（參考值）				0.05MPa和0.25MPa				0.6MPa
毫米 mm	英寸in	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	418	250	225	140	110	88	4-18	140	110	88	4-14	, 14
65	21/2	112	80	438	250	225	160	130	108	4-18	160	130	108	4-14	15
80	3	114	95	466	250	225	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	486	250	225	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	516	325	245	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	541	325	245	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	779	325	245	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	836	363	313	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	901	363	313	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	954	363	313	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	1003	363	313	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	1058	465	439	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1111	546	556	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1233	546	556	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1338	546	556	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1452	546	556	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1588	632	706	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1689	632	706	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1938	632	706	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670	790	1338	1575	1520	1480	36-30	1603	1560	1510	36-36	1270
1600	64	600	895	2810	868	1476	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020	868	1476	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220	965	1600	2190	2130	2090	48-30	2265	2180	2125	48-42	3050
