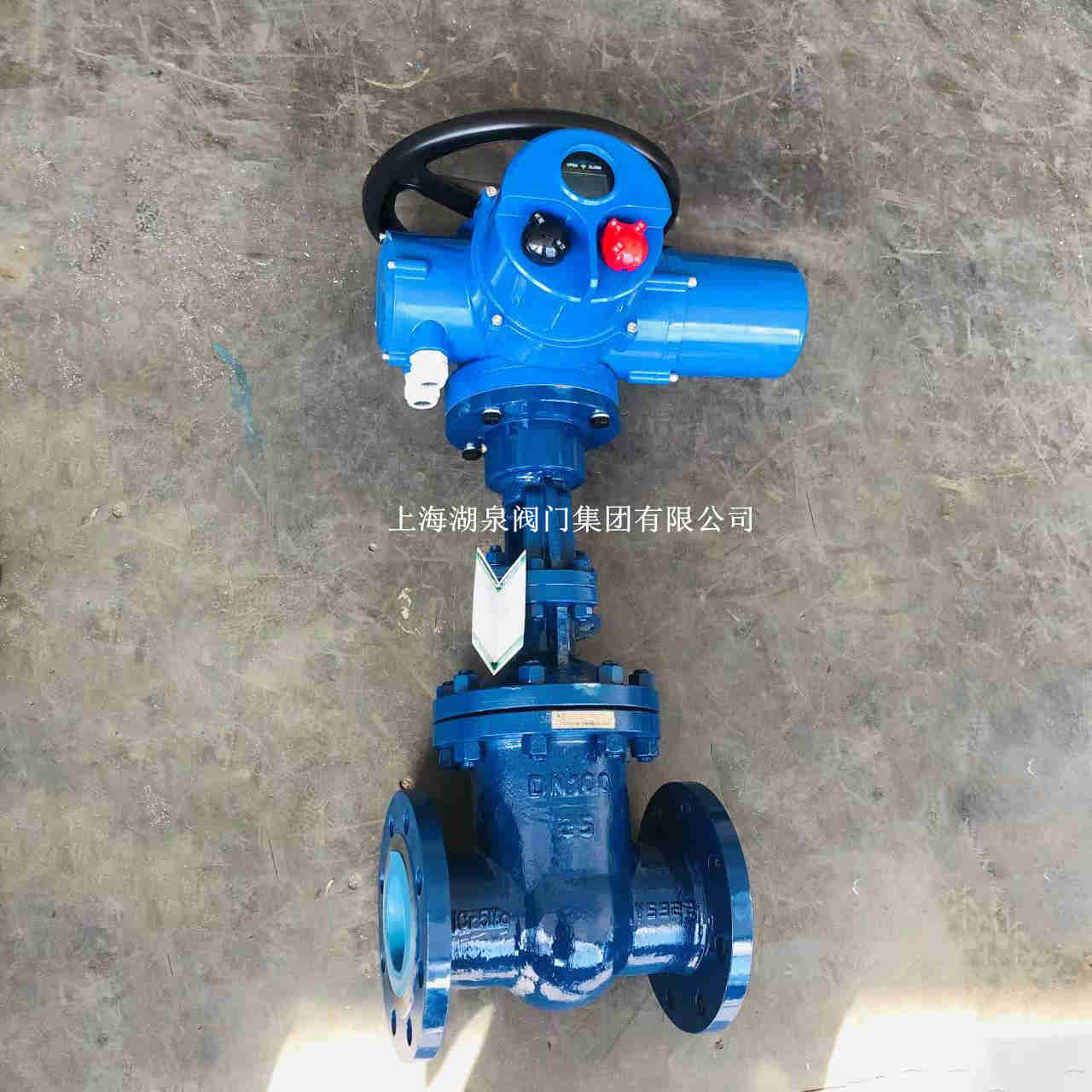

產品名稱：z941h-16c dn100 智能一體化調節型電動閘閥[ 2023-03-02 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

更多產品點擊：電動閘閥

一、z941h-16c dn100 智能一體化調節型電動閘閥產品介紹
上海湖泉閥門集團有限公司智能一體化調節型電動閘閥是由閘閥與智能一體化調節型電動執行器組成,控制方式為智能調節型,閘閥的關閉件(閘板)沿通路中心線的垂直方向移動的閥門,在管路中只能作全開...專業制造,質量過關,注意事項,做工精細,材料區別于普通開關型電動執行器智能型的可以自身實現遠程/就地控制無須加裝控制箱,操作面板處可以顯示閥位狀態。電動智能一體化閘閥灌區續建配套、高標準農田建設、閘門遠程控制系統、河道/渠道閘門控制、水利設施自動化改造、灌區節水改造、田間節水灌溉、灌區測量水智能一體化電動閘閥是新一代的機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸，該產品廣泛應用于發電、冶金、石油、化工、輕工等行業。

二、z941h-16c dn100 智能一體化調節型電動閘閥產品特點
1、配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器。
2、調節無需開蓋，通過操作面板就可以實現，操作簡單易懂。
3、采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息。
4、控制過程中設有斷信號設定功能。
5、位置發送器采用齒輪式傳動，確保限位可靠準確。
6、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠。

DZT10-18T/ DZT10-24T/ DZT10-36T/ DZT15-18T/ DZT15-24T/ DZT15-36T/ DZT20-18T/ DZT20-24T/ DZT20-36T/ DZT30-18T/ DZT30-24T/DZT30-36T/DZT45-24T/DZT60-24T/DZT90-18T/DZT90-24T/DZT120-18T/DZT120-18T/DZT120-24T/DZT250-18T/DZT250-24T/DZT500-18T/DZT800-18T/DZT1000-18T
DZW10-18T/ DZW10-24T/ DZW10-36T /DZW15-18T/ DZW15-24T/ DZW15-36T DZW20-24T/ DZW20-36TDZW30-18T DZW30-24Z/ DZW30-36T/DZW45-18T/ DZW45-24Z/ DZW45-36T DZW60-24T/ DZW90-18T/ DZW90-24T/ DZW120-18T DZW120-24T/ DZW180-18T/ DZW180-24T/ DZW250-18T/ DZW250-24T DZW500-18T/ DZW500-24T/ DZW800-18T/ DZW1000-18T

型號規格	公稱轉矩（N，m)	公稱推力（KN）	Z大閥桿直徑	Z大轉圈數（圈）	手動速比	輸出轉速（r/min)	電機功率（KW）	參考重量（Kg)
Z5	50	20	28	60	1::1	12	0.12	28
Z10	100	40	28	60	1::1	182436	0.25 .37	45
Z15	150	40	28	60	1::1	182436	0.37 .55	50
Z20	200	100	40	60	1::1	1824	0.37 .55	55
Z30	300	100	40	60	1::1	1824	0.55 .75	58
Z45	450	150	48	120	1::1(20::1)	2436	1.11.5	110
Z60	600	150	48	120	1::1(20::1)	2436	1.52.2	120
Z90	900	200	60	120	1::1(25::1)	2436	2.23	139
Z120	1200	200	60	120	1::1(25::1)	2436	34	142
Z180	1800	325	70	150	22.5::1	1824	45.5	250
Z250	2500	325	70	150	22.5::1	1824	5.57.5	255
Z350	3500	700		150	20::1	1824	7.510	330
Z500	5000	700	80	150	20::1	1824	1015	350

注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)
注2：當產品提供四層計數器時，Z大轉圈數為表1圈數*10

電機技術參數

功率KW	0.12	0.25	0.37	0.55	0.75	1.1	1.5	2.2	3	4	5.5	7.5	10	15
電流A	0.57	1.03	1.38	2.2	2.62	4	4.12	5.25	7.9	8.87	12.05	15.6	20.5	26.6

外形尺寸

型號	H	H1	L1	L2	L3	F	F1	F2	F3	F4	фD
Z5	271	96	158	226	249	158	259		310		316
Z10-Z30	316	130	200	238	295	200	255	317	349	374	400
Z45-Z60	415	195	277	277	394	230	275	391	369	394	460
Z90-Z120	453	195	281	281	412	278	310	426	404	429	556
Z180-Z250	585	250	320	320	474	295	360	476	455	476	320
Z350-Z500	717	280	399	399	1076	433	417	442	417	542	565
