對夾式電動蝶閥d971-10/16 DN700規格型號尺寸

[ 2022-01-21 ]

上海湖泉閥門集團有限公司電動對夾式蝶閥/電動法蘭蝶閥,DN50--DN700 單價/臺湖泉閥門 D971X-16/700 D971X-16/700 0 現貨 - + 氣動對夾式蝶閥/電動對夾式蝶閥/電動法蘭蝶閥,DN50--D...D971X-10P智能調節電動蝶閥概述: 電動蝶閥是以電動執行器與蝶閥的的結合而稱謂,相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調,... D971X-10P智能調節電動蝶閥概述: 電動蝶閥是以電動執行器與蝶閥的的結合而稱謂,相同需要的扭力配置以符合國際通用的ISO5211連接標準平臺以及互為的±5°微調,...d971-16c DN700對夾式電動蝶閥產品概述該蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用,尤為適用自來水管路上作為調節流量設備...

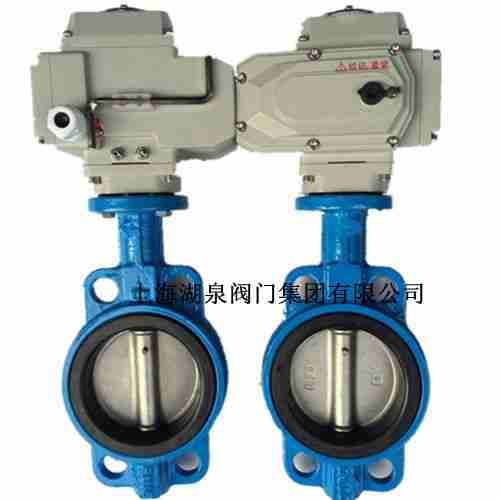

對夾式電動蝶閥d971-10/16 DN700

湖泉閥門廠家對夾式電動蝶閥安裝尺寸圖表通徑 DN(mm) L D N-φD H2 H1 W1 W2 40 33 --- --- 48 210 138 76 50 42.6 125 4-Φ18 70 314 160 137 65 45.6 145 4-φ18...對夾式電動蝶閥D971X技術參數: 公稱通徑DN(mm)50～1600 公稱壓力PN(MPa)0.61.01.6 試驗壓力強度試驗0.91.52.4 密封試驗0.661.11.76 氣密封試驗0.60.60.6 適用溫度≤150℃ 適用介質...D971X電動對夾式軟密封蝶閥采用雙偏心結構,具有越關越緊的密封功能,密封性能可靠。密封副材料選用不銹鋼和丁腈耐油橡膠配對,使用壽命長。橡膠密封圈即可位于閥體上,也可以蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速,并且還...
dn700電動蝶閥

可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或DYR系列。電動硬密封對夾蝶閥主要性能規范公稱通徑DN(mm)50-1200 公稱壓力PN(MPa) 1.0 1.6 公稱壓力PS(MPa) 強度試驗 1.5 2...電動對夾式蝶閥/電動法蘭蝶閥,帶定位裝置DN50--DN700 D971X-10/600圖片、價格對夾式電動蝶閥是用雙頭螺栓將閥門連接在兩管道法蘭之間,法蘭式蝶閥是閥門上帶有法蘭,用螺栓將閥門上兩端法蘭連接在管道法...D971X-6/10/16 對夾式電動軟密封蝶閥主要外形連接尺寸單位: 0.6MPa DN L H HO A B DO 50 43 63 438 125 125 110 n-Фd 4-14 DO 125 1.0MPa n-Фd 4-18 DO 1...,是工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析:安裝位置、高度、進出口方向必須符合設計要求,注意介質...電動蝶閥系列電動對夾式蝶閥閥門型號:D971X,D971F46,D973H 通徑規格:DN50～DN1200 結構形式:中線式、三偏心閥體材質:球墨鑄鐵、鑄鋼WCB、不銹鋼304、316 公稱壓力:PN...

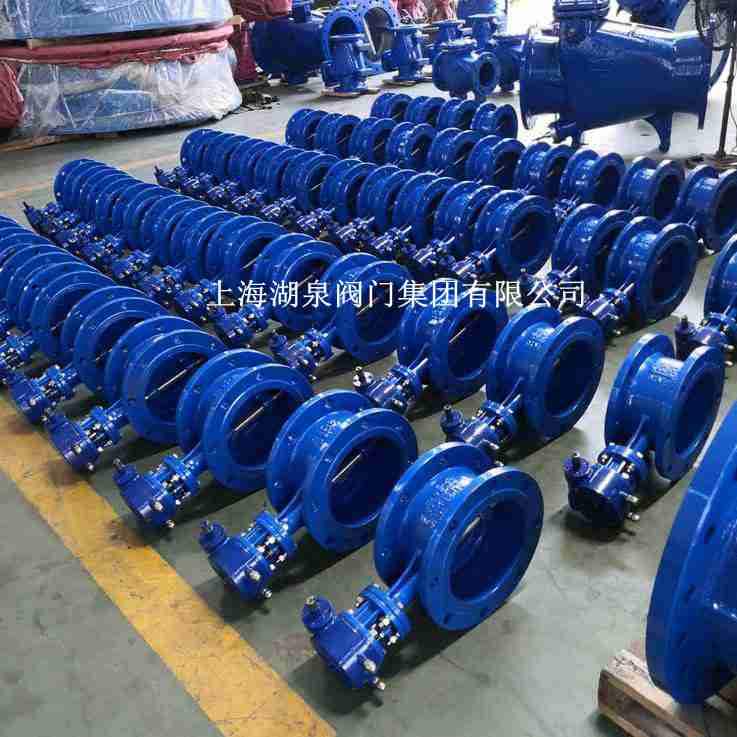

電動蝶閥廠家

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸上海湖泉對夾式蝶閥的蝶板安裝于管道的直徑方向。閥門則呈全開狀態。對夾式蝶閥結構簡單、體積小、重量輕。蝶閥有彈性密封和金屬密封兩種密封型式。彈性密封閥門,密封圈...電動蝶閥可用于閉式/開式水系統 全系列蝶閥口徑DN50… DN700 閥體承壓達16 bar 一體化鑄造的標準頂法蘭,可以直接安裝執行器外翻EPDM(乙丙橡膠)閥座能氣密性閥板為球墨鑄鐵...工業自動化控制領域中的重要執行單元。電動調節蝶閥安裝要點兩大分析:安裝位置、高度、進出口方向必須符合設計要求,注意介質流動的方向應與閥體所...電動對夾式蝶閥主要技術參數 公稱通經DN(mm)50～2000 公稱壓力PN(Mpa)0.61.01.62.5 密封試驗(Mpa)0.661.11.762.75 強度試驗(Mpa)0.91.52.43.75 適用溫度碳鋼:-29℃～425℃ 不銹鋼:-4...
d971-10電動蝶閥

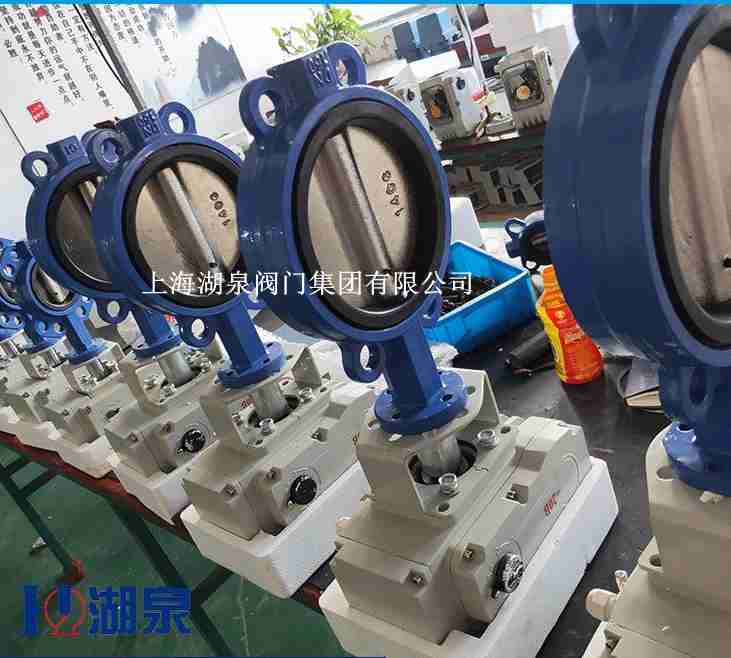

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸

主要尺寸				法蘭尺寸
L	L2	H	H1	1.0MPa			1.6MPa			2.5MPa
L	L2	H	H1	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	530	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	70	530	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	83	565	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	105	600	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	115	640	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	137	705	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	164	775	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	206	945	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	230	1070	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	248	1140	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	289	1210	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	320	1335	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	342	1415	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	413	1605	780	725	20-30	840	770	20-33	845	770	20-39
700	430	165	478	1844	895	840	24-30	910	840	24-36	960	875	24-42
800	470	190	525	2040	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	510	203	585	2255	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	550	216	640	2380	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	630	254	755	2640	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸

公稱通徑DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
額定流量系數Cv	110	180	232	368	656	1000	1760	3390	4730	6700	8900	10500	14800	20500	31000	43000	55600	70700
允許壓差(MPa)	≤ 公稱壓力
動作范圍	0～90°
泄露量	按GB/T4213-92，為Kv值的10-4
基本誤差	±2.5%
回差	±2.5%
死區	1% (可調)
可調范圍	50:1

對夾式電動蝶閥d971-10/16 DN700規格型號尺寸

公稱通徑 DN(mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L1	43	46	49	56	64	70	71	76	83	92	102	113	127	154	165	190	203	216
H	112	115	120	140	170	180	210	240	290	320	350	380	410	470	550	640	710	770
n-φd	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26	16-26	16-30	20-30	20-33	20-36	24-36	24-39	28-39	28-42
H1	根據所配執行機構而定
A	根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同
D1	125	145	160	180	210	240	295	355	410	470	525	585	650	770	840	950	1050	1170
