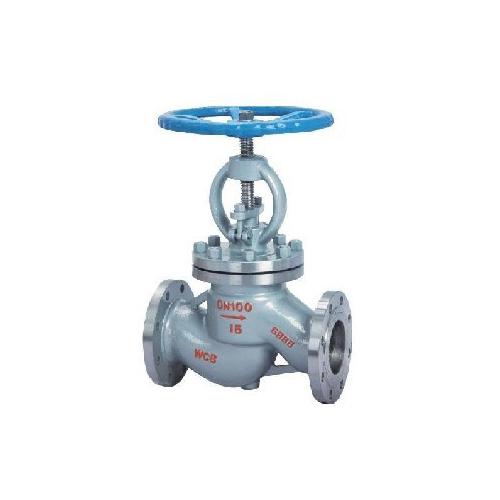

產品名稱：J41H-16C鑄鋼法蘭截止閥[ 2013-10-15 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

產品說明：

J41H-16C鑄鋼法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

該閥門采用平面密封和錐面密封兩種密封型式，可使用于不同工況的介質要求，具有密封性能穩定，使用壽命長。逆時針轉動手輪驅使閥桿帶動閥瓣及膈膜迅速上升，打開通道使介質順利通過。

產品執行標準：

1、設計制造按GB12235-89

2、結構長度按GB12221-89

3、法蘭尺寸按JB/G79-94

4、閥門檢查和試驗按GB13927

產品主要性能參數：

J41H-16C鑄鋼法蘭截止閥主要性能參數
型號	公稱壓力（MPa）	實驗壓力			工作溫度（℃）	適用介質
型號	公稱壓力（MPa）	強度水（MPa）	密封（水）空氣（MPa）	低壓密封空氣（MPa）	工作溫度（℃）	適用介質
J41W-16P（R）	1.6	2.4	1.8	0.6	≤200	硝酸類
J41W-25P（R）	2.5	3.8	2.8	0.6	≤200	醋酸類
J41W-40P（R）	4.0	6.0	4.4	0.6	≤200	硝酸類
J41W-60P（R）	6.4	9.6	7.0	0.6	≤200	醋酸類

產品主要零件材料：

J41H-16C鑄鋼法蘭截止閥主要零件材料
零件名稱	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M02Ti	ZG00Cr17Ni14M02	WCB
閥體/閥蓋	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	WCB
閘板	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2	1Cr13
閥桿	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
填料	PTFE編織	PTFE編織	PTFE編織	PTFE編織	石墨
墊片	304＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨＋304
壓蓋	ZGICr18 Ni9Ti	ZG00Cr18 Ni10	ZG1Cr18 Ni12M0 2 Ti	ZG00Cr17Ni14M0 2 系列	WCB
填料壓環	1Cr18 Ni9Ti	00Cr18 Ni10	1Cr18 Ni12M0 2 Ti	00Cr17Ni14M0 2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	1Cr18 Ni9Ti	45

產品主要外形及連接尺寸:

J41H-16C鑄鋼法蘭截止閥產品主要外形及連接尺寸（MPa）
尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	230	290	310	350	400	480	600	650	750	850	950
H	mm	200	243	253	280	312	321	325	355	415	460	510	700	975	1115	1250	1380
W	mm	120	140	160	160	200	200	240	240	280	320	360	560	600	700	800	900
