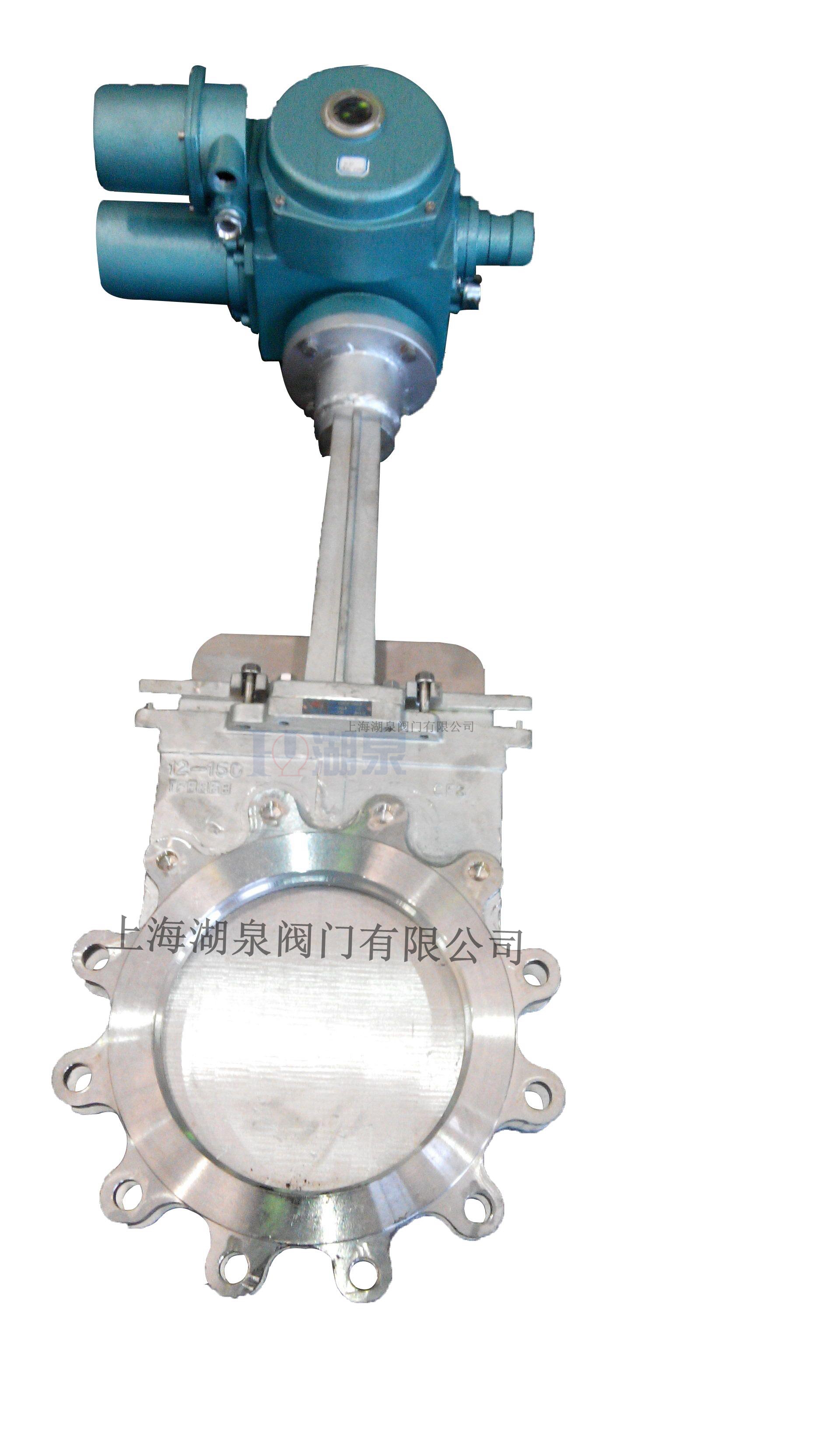

產品名稱：煤氣電動刀型閘閥DN2400[ 2020-11-03 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、煤氣電動刀型閘閥DN2400產品介紹

上海湖泉閥門有限公司煤氣電動刀型閘閥DN2400其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點，適宜在含粉塵或焦油的煤氣管線中使用。

二、煤氣電動刀型閘閥DN2400產品特點

1、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
2、刀形漿電動閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
3、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
4、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
5、工作溫度：碳素鋼：-29℃～325℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃。
6、工作壓力：0．6～1．6MPa。
7、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。

三、煤氣電動刀型閘閥DN2400產品表示方法

產品型號：PZ943H/F/X/Y
公稱通徑：NPS2"～32", DN50～1200mm
壓力范圍：CL150, PN0.6～2.5MPa
工作溫度：≤200℃
主體材質：碳鋼、不銹鋼
設計標準：API 600、API6D、ASME B16.34、GB/T 12234
結構長度：ASME B16.10、API6D、GB/T 12221
連接標準：ASME B16.5、ASME B16.47、GB/T 9113、JB/T 79、HG/T 20592
壓力試驗：API 598、GB/T 13927、JB/T 9092
壓力-溫度等級：ASME B16.34 、GB/T 12224
電動刀型閘閥具有結構簡單緊湊、設計合理、輕型節材,密封可靠、操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸等優點，可在工作壓力1.0MPa-2.5MPa，使用溫度-29-650℃情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物，不銹鋼閘板可防止腐蝕引起的密封泄漏。

四、煤氣電動刀型閘閥DN2400適用范圍

采礦、鋼鐵工業——用于煤漿、濾碴漿等。
凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水。
造紙工業——用于任何濃度紙漿、料水混合物。
制糖工業——用于甜菜洗滌、糖漿、榨汁、果汁等。
食品工業——用于洗滌和沖洗設備，糧食輸送設備，麥芽漿等。
電站除灰——用于灰渣漿。

五、煤氣電動刀型閘閥DN2400主要性能規范

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

六、煤氣電動刀型閘閥DN2400產品零部件材料

Z973F、Z973H 型電動刀型閘閥（刀閘閥）零部件材料
型號	材料
型號	閥體	閘板	密封面	閥桿	填料
Z973F-6C	碳素鋼	鉻鎳鈦不銹鋼	氟塑料	鉻不銹鋼	石棉
Z973H-6C			鑲或噴焊鐵基合金
Z973F-10C			氟塑料
Z973H-10C			鑲或噴焊鐵基合金
Z973F-16C			氟塑料
Z973H-16C			鑲或噴焊鐵基合金

七、煤氣電動刀型閘閥DN2400產品主要外形尺寸

公稱壓力	DN	L	D1	D2	H	A	B	C	D	N-Φ	電裝型號
0.6MPa	50	48	90	110	600	215	125	318	197	4-M12	DZ10
	65	48	110	130	670	215	125	318	197	4-M12	DZ10
	80	51	125	150	680	215	125	318	197	4-M16	DZ10
	100	51	145	170	700	215	125	318	197	4-M16	DZ10
	125	57	175	200	720	215	125	318	197	8-M16	DZ10
	150	57	200	225	790	215	125	318	197	8-M16	DZ10
	200	70	255	280	850	215	125	363	197	8-M16	DZ15
	250	70	310	335	1100	215	125	363	197	12-M16	DZ20
	300	76	362	395	1180	215	125	363	197	12-M20	DZ20
	350	76	412	445	1280	215	125	363	197	12-M20	DZ30
	400	89	462	495	1460	215	125	363	197	16-M20	DZ45
	450	89	518	550	1600	240	235	437	277	16-M20	DZ45
	500	114	568	600	1800	240	235	437	277	16-M20	DZ60
	600	114	670	705	2100	240	235	437	277	20-M22	DZ60
	700	127	775	810	2300	274	260	526	283	24-M22	DZ90
	800	127	880	920	2500	274	260	526	283	24-M27	DZ120
	900	154	980	1020	2700	319	295	554	309	24-M27	DZ180
	1000	165	1080	1120	2900	319	295	554	309	28-M27	DZ250
	1200	190	1295	1340	2300	319	295	554	309	32-M27	DZ250
1.0MPa	50	48	100	125	600	215	125	318	197	4-M16	DZ10
	65	48	120	145	670	215	125	318	197	4-M16	DZ10
	80	51	135	160	680	215	125	318	197	4-M16	DZ10
	100	51	155	180	700	215	125	318	197	8-M16	DZ10
	125	57	185	210	720	215	125	318	197	8-M16	DZ10
	150	57	210	2400	790	215	125	363	197	8-M20	DZ15
	200	70	265	295	850	215	125	363	197	8-M20	DZ20
	250	70	320	350	1140	215	125	363	197	12-M20	DZ20
	300	76	368	400	1180	215	125	363	197	12-M20	DZ30
	350	76	428	460	1280	215	125	363	197	16-M20	DZ30
	400	89	482	515	1460	240	235	437	277	16-M22	DZ45
	450	89	532	565	1600	240	235	437	277	20-M22	DZ45
	500	114	585	620	1800	240	235	437	277	20-M22	DZ60
	600	114	685	725	2100	240	235	437	277	20-M27	DZ60
	700	127	800	840	2300	274	260	526	238	24-M27	DZ120
	800	127	898	950	2500	319	295	554	309	24-M30	DZ180
	900	154	1005	1050	2700	319	295	554	309	28-M30	DZ180
	1000	165	1115	1160	2900	319	295	554	309	28-M30	DZ250
	1200	190	1325	1380	3400	319	295	554	309	32-M36	DZ258
